PEI（聚醚酰亞胺）扛輻射耐強酸，還自帶阻燃屬性？它憑什么成為介電材料天花板？

要理解PEI的價值，首先要明確它的應用核心場景——介電材料。

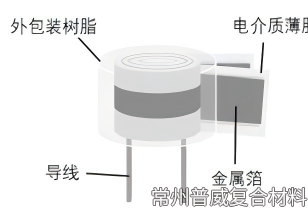

介電材料是儲能電容器的核心組件，負責隔絕電極并儲存電能，其性能直接決定電容器的充放電效率、穩定性和安全上限。

而PEI之所以能在這個領域脫穎而出，根源在于其分子結構帶來的先天優勢。

01 先從PEI的基礎結構說起

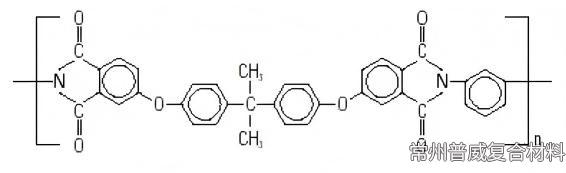

它是由芳香環、醚鍵和酰亞胺環組成的半結晶性高分子聚合物，其中醚鍵（-O-）和酰亞胺環（-CO-N-）的存在，是其核心性能的根源。

芳香環賦予分子鏈剛性，醚鍵提升分子鏈韌性，酰亞胺環則強化熱穩定性和化學穩定性，三者協同構成了PEI的性能基礎。

基于這種結構，PEI擁有一系列基礎物理屬性：

外觀多為淡黃色至琥珀色透明或半透明顆粒，密度在1.28~1.42g/cm3之間；

玻璃化轉變溫度約200℃，這意味著在接近200℃的環境下，它才會從玻璃態轉變為高彈態；

02 PEI的綜合性能是其核心競爭力

具體來看，它的介電常數為3.15，這個數值看似不突出，但關鍵優勢在于穩定性——在寬頻率（從低頻到高頻）和寬溫度范圍（從常溫到高溫）內，介電常數幾乎不會波動，這對儲能場景的穩定運行至關重要。

同時，它的體積電阻高達6.7×101?歐姆?厘米，絕緣性能極強；介質損耗低至可忽略不計，意味著電能在儲存過程中幾乎不會因發熱而損耗。

其長期使用溫度150~170℃的指標，使其能適應新能源儲能設備可能出現的高溫工況；熱變形溫度可達220℃，在高溫下仍能保持結構完整性和力學強度。

它能耐受多數碳氫化合物、醇類和所有鹵化溶劑，對無機酸也有良好耐受性，短期接觸弱堿也不會出現明顯損壞；耐水解性更是優異，在沸水中浸泡10000小時后，拉伸強度仍能保持85%以上。

屈服拉伸強度高達15000磅/平方英寸，即便在190℃的高溫下，仍能保持6000磅/平方英寸的強度；彎曲模量表現優異，20%玻纖增強的PEI彎曲模量可達1700000磅/平方英寸。

同時，它的斷裂伸長率在60-80%之間，韌性充足，能適配不同形狀的制件設計，在長期低應力負荷下，模量變化可忽略不計，僅在高溫高應力環境下需要考慮蠕變問題。

值得一提的是，PEI還具備天然的阻燃性能，無需添加任何阻燃劑，氧指數就達到47%，燃燒等級為UL94-V-0級，同時煙度極低。

這一特性對電氣設備的安全性至關重要，能有效降低火災風險。此外，它的耐輻射性能也很優異，在400兆拉德的鈷射線輻射后加工，拉伸強度仍能保持94%，可適配一些特殊的輻射環境應用。

03 應用難點

盡管性能全面，PEI的制備加工卻存在顯著難點，這也是限制其規模化應用的關鍵。

目前制備PEI薄膜主要有兩種方式：溶劑流延法和熔融擠出流延法。

溶劑流延法制備的薄膜力學強度不足，無法滿足實際應用需求；熔融擠出流延法雖能提升強度，但PEI熔融后粘度極大、流動性差，擠出過程中容易產生“取向”現象，導致薄膜表面不平整。

這種表面不平整的薄膜，會導致耐電壓性能斷崖式下降，同時給后續的金屬電極電鍍工藝帶來困難。

因此，對PEI進行改性，成為實現其產業化應用的核心課題。

改性的目標很明確：在保留PEI原有高溫穩定性、優異電性能的基礎上，改善加工流動性，制備出表面平整的薄膜，同時進一步提升儲能密度和耐電壓性能。

04 總結

PEI的核心價值在于“性能均衡且硬核”——高延展性、高擊穿強度、低介電損耗、優異的熱穩定性和化學穩定性，這些特性使其成為高性能介電材料的理想選擇。

雖然制備加工存在難點，但通過SiO?納米顆粒改性等技術，這些問題正在逐步解決。

隨著科研技術的推進，PEI不僅會在儲能電容器領域發揮更大作用，還可能拓展到更多需要高性能高分子材料的場景，成為新材料領域的重要突破點。
