高溫尼龍（HTPA）在汽車工業中的應用研究

高溫尼龍，通常是指長期使用溫度高于150°C，并具有良好的機械性能、尺寸穩定性和耐化學性的半芳香族或全芳香族聚酰胺工程塑料，主要種類包括PA6T，PA9T，PA10T等。

當前，新能源汽車的核心競爭力已轉向電能的高效轉換與智能控制，尤其是隨著自動駕駛技術的落地，激光雷達、毫米波雷達等精密傳感設備密集安裝，要求材料既要能夠抵擋熱輻射沖擊，又要實現裝配穩定性。在此需求下，高溫尼龍的工程價值凸顯。

區別于常規尼龍材料，高溫尼龍分子鏈中的剛性芳香環結構賦予材料高溫下的結構穩定性。通過分子結構設計實現與銅合金接近的熱膨脹，并通過填料復配技術控制流動收縮的微觀形變，讓塑膠部件具備堪比金屬構件的尺寸精度。

材料與工藝的協同突破，重新定義了汽車動力系統防護、電氣連接保障與電子設備集成三大領域的車規級標準。

基于此，本文將圍繞高溫尼龍的材料特性與汽車工業需求，深入探討高溫尼龍?jiān)谄嚬I(yè)中的應用，旨在為汽車工業向集成化、智能化發展提供材料方面的參考。

一、高溫尼龍的材料特性與汽車工業需求分析

1.高溫尼龍的核心性能指標

高溫尼龍具有優越的耐高溫性能，還具有優秀的低吸水性和尺寸穩定性，普通塑料的“熱脹冷縮”效應明顯，而高溫尼龍?jiān)诮?jīng)歷劇烈的溫度變化時，體積變動能保持在極小且緩和的范圍內，為依靠精密尺寸配合才能有效運轉的各種部件長期、可靠工作提供支持。

關鍵特征（與傳統尼龍PA6/PA66相比）

（1）耐高溫性：這是最核心的特征。

• 熱變形溫度：普遍在180℃以上，一些品種可達290℃。

• 長期使用溫度：可在150℃-230℃的環境中持續工作。

• 短期峰值溫度：可承受更高的瞬時高溫。

• 優異的耐焊錫性：適用于表面貼裝技術的電子元件。

(2)低吸濕性：吸水率遠低于PA6和PA66。這意味著：

• 尺寸穩定性**：制品受環境濕度影響小，尺寸變化微小。

• 機械性能穩定：在潮濕環境下仍能保持較高的強度和模量。

• 良好的電絕緣性：即使在潮濕條件下，電性能衰減也很小。

(3)優異的機械性能：在高低溫下均能保持高剛性、高強度、良好的抗蠕變性和抗疲勞性。

(4)良好的耐化學性：對燃油、機油、冷卻液、清潔劑等有優異的抵抗能力。

(5)優異的耐水解性：特別是在高溫高壓的潮濕環境中，性能衰減慢，壽命長。

此外，其還具有可靠的電絕緣性能，可嚴防電流泄漏、阻隔火焰蔓延。高溫尼龍具有強大的電阻特性，即使空氣濕度極高、表面凝結大量水汽，仍能阻止危險漏電路徑的形成；面對高壓電弧時，火花難以在其表面蔓延。

2.汽車行業標準對高溫尼龍應用的規范要求

車輛運行中，發動機艙是高溫環境的核心區域，艙內使用的塑料部件依據國家標準GB/T1634.2—2019，在1.82MPa壓力的測試條件下進行承重測試。其中，作為關鍵部件的進氣歧管，其主體塑料材料在加載上述壓力條件下開始發生明顯變形的溫度不得低于180℃；而在渦輪增壓系統這類溫度壓力環境更為嚴酷的區域，材料必須能在220℃以上才開始顯著變形，才能確保導風罩在發動機廢氣再循環系統排出的極高溫度下不發生下陷、變形。

針對新能源汽車使用的電線保護元件，最新行業標準T/ZZB3670—2024對尼龍波紋管類材料提出明確要求：必須保證在-40℃的酷寒環境中維持所需功能性，同時能在125℃高溫環境下連續正常工作168h而不損壞；此外，在標準檢測條件下，燃油透過管壁材料的滲出量需嚴格控制，每24h的滲出總量每平方米不得超過15g。

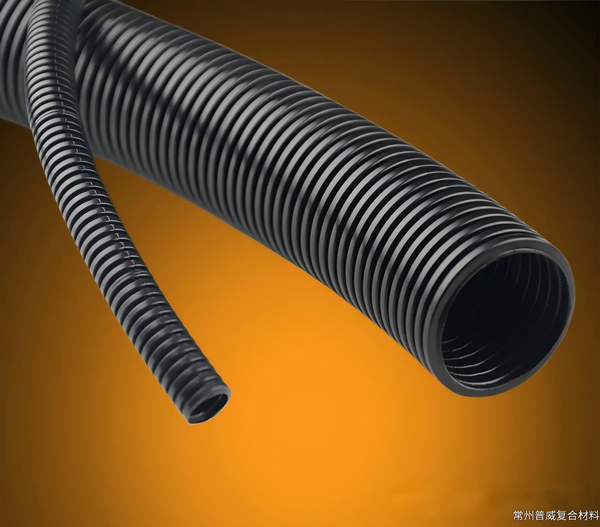

尼龍波紋管

3.高溫尼龍與汽車核心應用場景的適配性

在汽車發動機周邊以及新能源汽車電池、電機和電控等溫度變化劇烈的區域，工作溫度跨度極大，從-40℃的低溫到140℃的高溫，同時還要經受機油、冷卻液等化學物質的持續考驗。以散熱器水室和節溫器罩殼為例，它們長期浸沒在滾燙的防凍液中承擔承壓密封的任務，普通塑料會在此環境下快速老化失效，而特定配方的玻璃纖維增強尼龍材料能夠在高熱防凍液的長期包圍中穩定保持足夠的結構強度和密封性，保障這些關鍵部件長效、可靠運行。

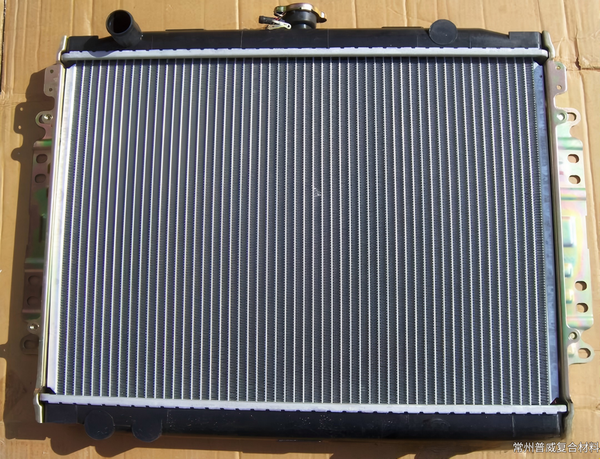

汽車散熱器

在汽車輕量化設計方面，高溫尼龍也具有很強的適應性。在需要替代傳統鑄鐵、鋼、鋁合金的部位（如離合器操縱系統中的分泵殼體、換擋機構中的撥叉等零件），聚鄰苯二甲酰胺（PPA）這類高級尼龍工程塑料在密度上的先天優勢為減重帶來巨大空間，其固有的高強度、剛性以及可定制化特性，能夠滿足承載機械載荷的功能要求。

這種先進尼龍材料的應用，還為其他精密部件功能的長期穩定發揮提供支持。車輛內承擔電力傳輸與信號溝通重任的各式連接器接口件，對材料要求苛刻：既需具備在小型化插拔中抵御物理變形的強度與剛度、在長期使用中抵抗應力開裂的韌性，又要保證極高的尺寸精度和長期尺寸穩定性。高溫尼龍本身熱膨脹率低、吸濕后尺寸變化極小，再加上良好的阻燃能力與高絕緣性，為整車電氣安全構筑了一道重要屏障。

二、高溫尼龍?jiān)谄囮P(guān)鍵系統中的應用場景與技術要點

1.高溫尼龍?jiān)谄噭?dòng)力傳動系統中的應用

在發動機艙高溫高壓環境中，由于耐高溫性能優良，高溫尼龍已成為進氣管、油底殼蓋板、水泵葉輪等重要部件的核心材料。

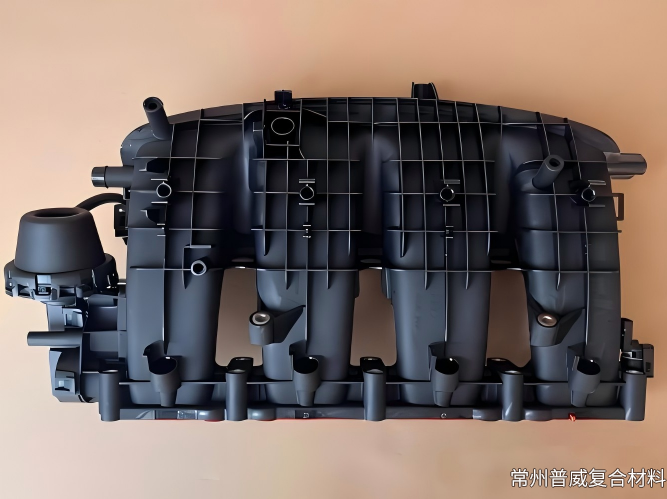

進氣歧管

渦輪增壓器的進氣歧管將承受180~220℃高溫氣體的沖刷，一般塑料在此溫度下會迅速變軟并發生變形，而采用高溫尼龍制造的部件即使處于1.82MPa的壓力下仍能保持穩定的結構，避免進氣通道被高速氣流吹塌。

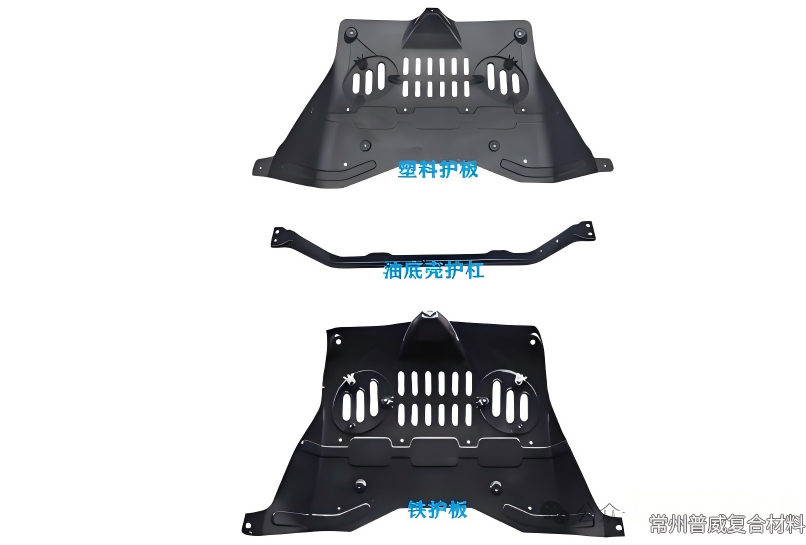

油底殼護板

對于油底殼蓋板，其既需在約150℃的機油環境中使用，又要承受發動機工作時的振動，經30%玻纖改性的高溫尼龍疲勞強度可達到80MPa以上，大幅降低螺栓連接處開裂的可能性。在變速器換擋部件應用方面，該部件需長期浸泡在120℃的變速器油中承受齒輪沖擊，可采用50%礦物填充高溫尼龍，將其PV極限值提高到3.0MPa·m/s，從而更好地應對熱量冷縮效應，避免信號失準。

為驗證高溫尼龍?jiān)趧?dòng)力傳動系統高溫工況下的適用性，為驗證高溫尼龍?jiān)趧?dòng)力傳動系統高溫工況下的適用性，本文開展了多維度實證研究，包括在150℃油浸1000h條件下測定其力學性能；將葉片水泵試驗組件浸泡在130℃冷卻液中，以6000r/min的速度運行500h，觀測變形與密封效果；記錄渦輪增壓器組件在高海拔爬坡路段真實的溫變應用工況。

結果顯示，高溫尼龍部件在發動機表面溫度達205℃時變形量不超過0.5mm，完全滿足安裝配合要求。高溫尼龍傳動部件驗證數據如表所示。

高溫尼龍傳動部件驗證數據

2.高溫尼龍?jiān)谄囯姎怆娮酉到y(tǒng)中的集成應用

現代汽車內部，數以百計的電子控制單元ECU相互連接構成復雜的信息與能量網絡，網絡的關鍵節點是種類繁多的大小連接器。高溫尼龍可作為連接器的基座骨架和鎖緊結構，即使在高溫長時間服役后，仍能緊緊箍住內部的金屬端子針腳，杜絕因接觸不良導致的信號波動。

電子控制單元ECU

汽車電機控制器（MotorControlUnit，MCU）負責將電池直流電轉換為驅動電機所需的交流電，工作過程中會產生大量熱量。為將熱量有效散發并實現設備在有限空間內的良好運行，需要結構精巧、散熱高效的殼罩作為支撐平臺。

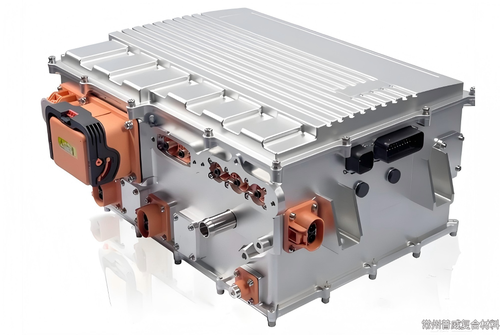

電機控制器

高溫尼龍具有**的成型設計靈活性，可塑造出內部迷宮式散熱筋結構和高精度模塊安裝定位樁點；同時，高熱變形溫度使其能緊貼發熱源，本身雖不具備導熱性，但可穩定承載導熱介質；其穩固的電氣絕緣屏障屬性，使得即使控制殼內遍布高壓母線，也能保障各高壓區域間足夠的爬電距離和電氣間隙，完全符合最苛刻的汽車電氣絕緣安全標準要求。

3.高溫尼龍應用的工藝優化

高溫尼龍應用的工藝優化需關注兩個核心方面。一是對螺桿料筒設定細致的分區控溫。對于結構特別精細、存在急轉彎的模具型腔，常規溫度下熔體前沿會過早降溫失去穿透力，造成填充不足。對此，可在模具主流道附近、噴嘴位置設置獨立控溫單元，在熔體即將沖擊精細結構的起始瞬間短暫施加稍高溫度，輔助熔體獲得額外動能，快速充填這些細微區域。

高溫尼龍冷卻過程中不均勻的收縮是導致零件變形的主要原因，因此第二個優化方向是設計合理的模具冷卻水走位布局，打造非均勻但受控的溫度梯度場。首先需識別零件的關鍵功能區和變形敏感區域，在這些結構下方鋪設高水路密度和近距離換熱面，讓厚壁區、高結構復雜性區域快速帶走熱量并優先硬化固定。

而后在零件的平直大板面、非關鍵支撐區域，將冷卻水路設計為流速較低、回路稀疏的“緩冷區”，有效對抗整片區域內材料單純自由收縮造成的翹曲卷邊、凹坑變形趨勢。

面向未來，隨著800V及以上高壓平臺在電動汽車領域的快速推廣，以及電子電氣架構持續向高集成、高功率密度方向發展，高溫尼龍有望在耐溫等級、機械性能、成型工藝效率及材料可循環性等領域?qū)崿F(xiàn)進一步突破，為下一代智能電動汽車提供性能更強、可持續性更優的綜合材料解決方案。
